電磁脈沖閥從連接形式上分為直角式，淹沒式和直通式三種。

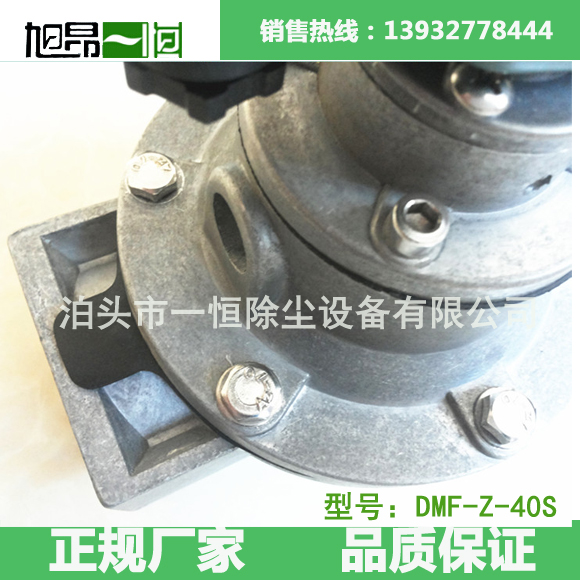

直角式脈沖閥 其出氣口與進氣口成90度夾角故被稱為是直角式電磁脈沖閥 。
淹沒式電磁脈沖閥 閥座嵌入氣包內安裝,阻力小,流通性好,噴吹量高,運行效果好,性能穩定,維護簡便,使用壽命長,提高了負荷帶動量,擴大了氣源壓力的使用范圍,更適合于氣源壓力較低場合使用 。
不同的閥適合的不同的布袋除塵器的噴吹，其噴吹原理都是一樣的， 膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，電磁脈沖閥又處于“關閉”狀態。
安裝方法：
1. 使用前注意檢查元件是否在運輸過程中損壞。
2 安裝前應先通氣清理供氣管道內雜物.安裝時注意氣體流動方向及接管是否正確。
3 在安裝時所有的O型密封圈都要涂上合適的潤滑劑。
4 電磁脈沖閥線圈上共有三個插腳，并配有專用插頭，其中一個有" "符號的為接地插腳，用戶可根據需要決定是否接地。（一般情況下，電壓小于36V時可不接地，大于36V時就應接地。）另二個為線圈電源插腳，分別與脈沖噴吹控制儀對應順序的端子和閥用公共線的端子相連接。注意電壓是否符合要求。
5 除塵器分氣箱（包括接管）由用戶自定，分氣箱容量應滿足提供電磁脈沖閥工作穩定的氣源，分氣箱內壁應清潔無鐵銹等雜物，分氣箱無泄漏，并符合有關安全的各項要求。
6 該閥與氣包及噴吹連接管的密封件適用溫度為-10 ℃ ～70 ℃ 。如需高溫密封件,請訂購時另行注明。
